Практическая работа: Модуль 9. Миграция и гибридное развертывание. Интеграция с Microsoft Active Directory

См. также Требования, правила и цели выполнения практической работы

Практические задания

Задание 1. Настройка стенда для доверительных отношений

Параметры стенда

В качестве практического занятия мы с вами установим доверительные отношения на уровне леса (Forest Trust) между доменами MS AD и ALD Pro.

Инфраструктура ALD Pro у вас уже развернута. Развернем инфраструктуру Microsoft:

  1. Разверните контроллер MS AD на Windows Server 2019:

  • Имя контроллера: windc-1.win.company.lan

  • Имя домена (Realm): win.company.lan

  • Статичный IP адрес: 10.0.1.101

  • Маска сети: 255.255.255.0

  • Шлюз: 10.0.1.1

  1. Создайте winpc-1 на Windows Server 2019 и подключите его в домен win.company.lan:

  • Имя хоста: winpc-1.win.company.lan

  • Имя домена (Realm): win.company.lan

  • Статичный IP адрес: 10.0.1.102

  • Маска сети: 255.255.255.0

  • Шлюз: 10.0.1.1

../_images/image1.jpg

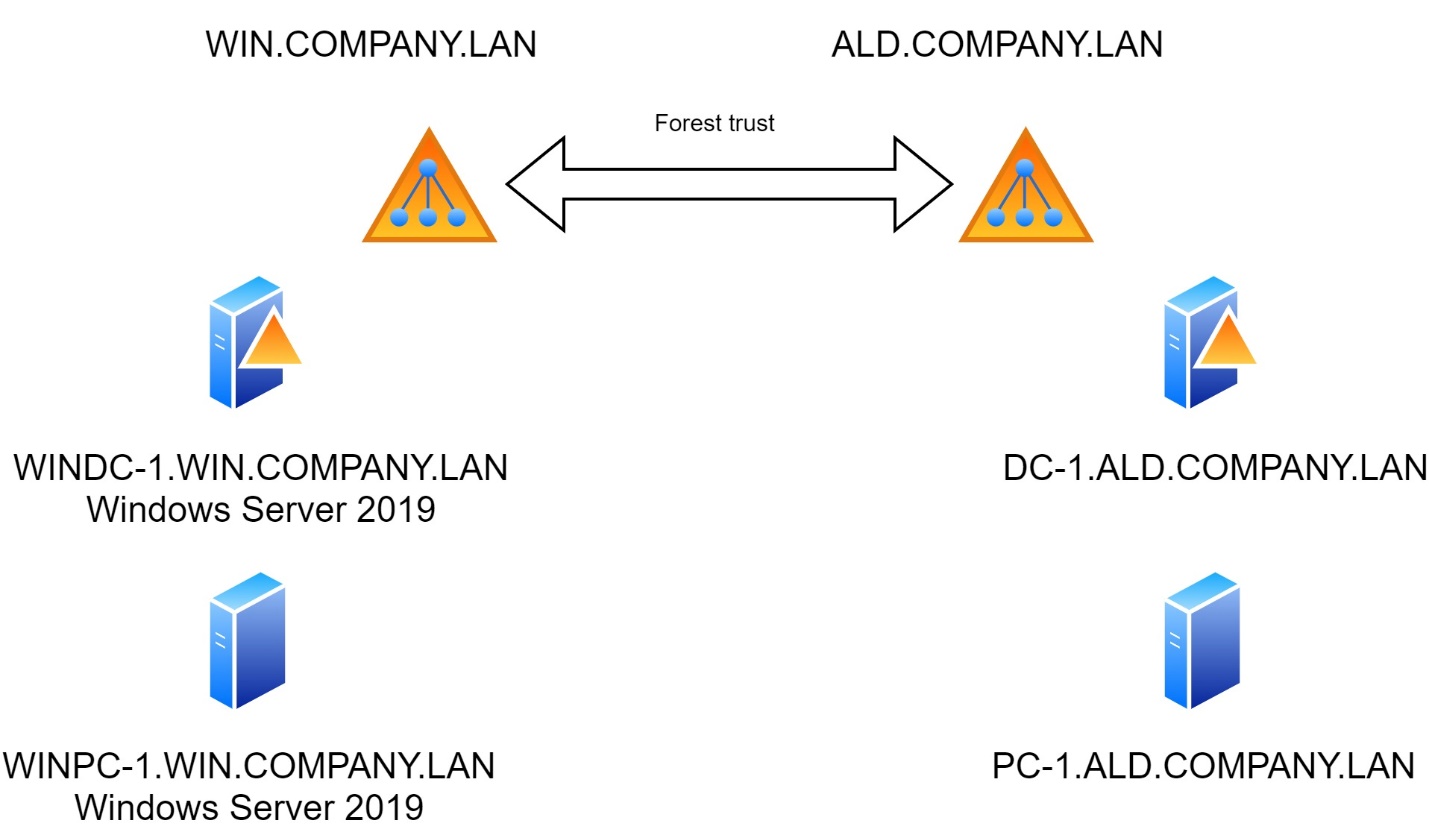

рис. 327 Стенд доверительных отношений

Проверка доступности портов

Следующим пунктом идет проверка портов. Этот пункт в рамках данной практики мы тоже опускаем, так как оба домена мы разворачиваем в одном сегменте сети. Фаерволы операционных систем по умолчанию не блокируют стандартные порты.

Взаимное перенаправление DNS-зон

Для работы доверительных отношений с компьютеров в домене ald.company.lan должны разрешаться имена компьютеров домена win.company.lan и наоборот. Для этого нам нужно сделать взаимное перенаправление DNS-зон.

Для создания перенаправителя (ConditionalForwarder) для зоны ald.company.lan в домене win.company.lan запустите PowerShell на контроллере домена win.company.lan (Active Directory) и выполните следующую команду:

Add-DnsServerConditionalForwarderZone -Name "ald.company.lan" -ReplicationScope "Forest" -MasterServers 10.0.1.11

где

  • ald.company.lan - DNS-имя перенаправляемой зоны;

  • 10.0.1.11 - это IP адрес контроллера ALD Pro.

Проверка доступности домена ald.company.lan:

ping dc-1.ald.company.lan

Resolve-DnsName _ldap._tcp.ald.company.lan -Type SRV

Resolve-DnsName _kerberos._tcp.ald.company.lan -Type SRV

Resolve-DnsName _ldap._tcp.dc._msdcs.ald.company.lan -Type SRV

Resolve-DnsName _kerberos._tcp.dc._msdcs.ald.company.lan -Type SRV

Для создания перенаправителя (ConditionalForwarder) для зоны win.company.lan в домене ald.company.lan запустите окно терминала на контроллере домена ald.company.lan (ALD Pro) и выполните следующие команды:

admin@dc-1:~$ kinit admin

admin@dc-1:~$ ipa dnsforwardzone-add win.company.lan --forwarder=10.0.1.101 --forward-policy=only

где:

  • win.company.lan - DNS-имя перенаправляемой зоны;

  • 10.0.1.101 - это IP-адрес контроллера MS AD.

Проверка доступности домена win.company.lan:

admin@dc-1:~$ ping windc-1.win.company.lan

admin@dc-1:~$ dig SRV _ldap._tcp.win.company.lan

admin@dc-1:~$ dig SRV _kerberos._tcp.win.company.lan

Настройка DNS-доверительных сетей (необязательно)

Следующим пунктом идет проверка портов. Этот пункт в рамках данной практики мы тоже опускаем, так как оба домена мы разворачиваем в одном сегменте сети.

Проверка настройки времени

Основной задачей проверки является убедиться, что время на контроллерах домена ALD Pro и MS AD синхронизированы.

Проверьте сначала на стороне ALD Pro. Начните с проверки статуса службы:

root@dc-1:~# systemctl status chrony.service

Проверьте источник времени:

root@dc-1:~# chronyc sources -v

Проверьте расхождение времени:

root@dc-1:~# chronyc tracking

Конфигурация сервиса времени находится в /etc/chrony/chrony.conf.

Далее проверьте настройки времени на стороне MS AD. Так как контроллер MS AD будет поднят с нуля и настройка синхронизации времени будет выставлена по умолчанию, то ниже приведем пример настройки с внешним NTP-источником.

w32tm /config /reliable:yes /syncfromflags:manual /manualpeerlist:"ntp.msk-ix.ru" /update

net stop w32time

net start w32time

w32tm /resync

w32tm /monitor /computers:"ntp.msk-ix.ru"

w32tm /stripchart /computer:ntp.msk-ix.ru

Задание 2. Установка глобального каталога

Для установки глобального каталога в домене ALD Pro необходимо выполнить следующую команду только на первом контроллере домена dc-1, после чего глобальный каталог установится на все контроллеры домена:

admin@dc-1:~$ sudo aldpro-update-all --repo 'deb https://dl.astralinux.ru/aldpro/frozen/01/2.2.0 1.7_x86-64 main base' --username admin --password 'AstraLinux_174' --all --setup_gc

Ключ --repo указывает репозиторий, откуда будет установлен пакет глобального каталога. Ключ является обязательным, т.е. его нужно указать даже в случае предварительной установки пакета глобального каталога на контроллер домена.

Иногда команда aldpro-update-all завершается с ошибкой. Например, глобальный каталог не смог установиться на втором контроллере домена. Повторное выполнение команды решает проблему.

После установки вы можете убедиться, что ГК был установлен, выполнив команду ipactl status:

  • До установки ГК:

root@dc-1:~# ipactl status
Directory Service: RUNNING
krb5kdc Service: RUNNING
kadmin Service: RUNNING
named Service: RUNNING
httpd Service: RUNNING
ipa-custodia Service: RUNNING
smb Service: RUNNING
winbind Service: RUNNING
ipa-otpd Service: RUNNING
ipa-dnskeysyncd Service: RUNNING
ipa: INFO: The ipactl command was successful
  • После установки ГК:

root@dc-1:~# ipactl status
Directory Service: RUNNING
krb5kdc Service: RUNNING
kadmin Service: RUNNING
named Service: RUNNING
httpd Service: RUNNING
ipa-custodia Service: RUNNING
smb Service: RUNNING
winbind Service: RUNNING
ipa-otpd Service: RUNNING
ipa-dnskeysyncd Service: RUNNING
dirsrv@GLOBAL-CATALOG Service: RUNNING
ipa-gcsyncd Service: RUNNING
ipa: INFO: The ipactl command was successful

Далее вы обнаружите systemd службу ipa-gcsyncd.service, которая отвечает за синхронизацию глобального каталога.

root@dc-1:~# systemctl status ipa-gcsyncd
● ipa-gcsyncd.service - Служба синхронизации Глобального каталога
  Loaded: loaded (/lib/systemd/system/ipa-gcsyncd.service; disabled; vendor preset: enabled)
  Active: active (running) since Fri 2024-03-29 17:09:05 MSK; 35min ago
Main PID: 2253 (gcsyncd.py)
 Tasks: 1 (limit: 4915)
 Memory: 87.5M
  CPU: 2.978s
CGroup: /system.slice/ipa-gcsyncd.service
   └─2253 /usr/bin/python3 /opt/gc/exec/gcsyncd.py

мар 29 17:09:05 dc-1.aldpro.mycompany.lan systemd[1]: Started Служба синхронизации
Глобального каталога.
мар 29 17:09:12 dc-1.aldpro.mycompany.lan gcsyncd.py[2253]: ipa: INFO: LDAP bind...
мар 29 17:09:12 dc-1.aldpro.mycompany.lan gcsyncd.py[2253]: ipa: INFO: Commencing sync
process
мар 29 17:09:12 dc-1.aldpro.mycompany.lan gcsyncd.py[2253]: ipa: INFO: Initial LDAP dump is
done, now synchronizing

После установки глобального каталога вы также обнаружите, что в DNS создались дополнительные SRV-записи для обнаружения этого сервиса клиентами. Найти их можно с помощью утилиты ipa, отфильтровав по слову «gc»:

root@dc-1:~# ipa dnsrecord-find ald.company.lan | grep gc

  Имя записи: _ldap._tcp.Default-First-Site-Name._sites.gc._msdcs
  Имя записи: _ldap._tcp.gc._msdcs
  Имя записи: _gc._tcp.Default-First-Site-Name._sites
  Имя записи: _gc._tcp

Потом можно посмотреть каждую по отдельности:

root@dc-1:~# ipa dnsrecord-find ald.company.lan --name=_gc._tcp
  Имя записи: _gc._tcp
  SRV record: 0 100 3268 dc-1.ald.company.lan.
---------------------------------
Количество возвращённых записей 1
---------------------------------

Задание 3. Создание двустороннего траста (Forest Trust)

Во всех инструкциях создание траста начинают с выполнения команды ipa-adtrust-install, которая подготавливает домен FreeIPA к работе с доверительными отношениями, в частности добавляет атрибут для хранения windows security identifier (SID). В случае ALD Pro это не требуется. Попробуйте команду ipa trustconfig-show, чтобы убедиться в наличии атрибута SID (идентификатор безопасности):

root@dc-1:~# ipa trustconfig-show
Домен: ald.company.lan
Идентификатор безопасности: S-1-5-21-1307086432-2724870100-1147875473
Имя NetBIOS: ALD
GUID домена: 7a522ccc-a0d7-4eac-a46a-46b12c93fa0e
Резервная основная группа: Default SMB Group
Агенты отношений доверия AD IPA: dc-1.ald.company.lan
Контролёры отношений доверия AD IPA: dc-1.ald.company.lan

Перед созданием доверительных отношений нужно запросить Kerberos-билет для учетной записи admin:

root@dc-1:~# kinit admin

Траст можно добавить на стороне ALD Pro из командной строки. При появлении проблем рекомендуется использовать ключи -d и -v для получения дополнительной информации об ошибках:

root@dc-1:~# ipa -d -v trust-add --type=ad win.company.lan --admin administrator --password --two-way=true
--------------------------------------------------------------------------------
Добавлено отношение доверия Active Directory для области (realm) "win.company.lan"
--------------------------------------------------------------------------------
 Имя области (realm): win.company.lan
 Имя домена NetBIOS: WIN
 Идентификатор безопасности домена: S-1-5-21-292663598-2229028806-4201728183
 Направление отношения доверия: Двустороннее отношение доверия
 Тип отношения доверия: Домен Active Directory
 Состояние отношения доверия: Установлено и проверено

Если в этот момент отслеживать сетевой трафик, то можно будет увидеть, что аутентификация в Windows-домене выполняется по Kerberos, а установление траста выполняется по транспортному протоколу SMB2 путем вызова удаленных команд RPC (все верно, SMB-протокол — это не только файлы и принтеры). В тоже время билет на доступ к службе krbtgt в Windows-домене не сохраняется в кэше sssd службы, поэтому команда klist после установления траста не покажет вам дополнительных билетов.

После создания доверия можно посмотреть информацию о созданном трасте командами ipa trust-find и ipa trust-show:

root@dc-1:~# ipa trust-find
---------------------------
найдено 1 отношение доверия
---------------------------
 Имя области (realm): win.mycompany.lan
 Имя домена NetBIOS: WIN
 Идентификатор безопасности домена: S-1-5-21-3328403581-165198287-4002972307
 Тип отношения доверия: Домен Active Directory
---------------------------------
Количество возвращённых записей 1
---------------------------------
root@dc-1:~# ipa trust-show win.company.lan
Имя области (realm): win.company.lan
Имя домена NetBIOS: WIN
Идентификатор безопасности домена: S-1-5-21-3328403581-165198287-4002972307
Направление отношения доверия: Двустороннее отношение доверия
Тип отношения доверия: Домен Active Directory

Можно посмотреть и диапазон POSIX-идентификаторов доверенного домена:

root@dc-1:~# ipa idrange-find
-------------------
найдено 2 диапазона
-------------------
Имя диапазона: ALD.COMPANY.LAN_id_range
Первый идентификатор POSIX диапазона: 536400000
Количество идентификаторов в диапазоне: 200000
Первый RID соответствующего диапазона RID: 1000
Первый RID вторичного диапазона RID: 100000000
Тип диапазона: local domain range

Имя диапазона: WIN.COMPANY.LAN_id_range
Первый идентификатор POSIX диапазона: 1801200000
Количество идентификаторов в диапазоне: 200000
Первый RID соответствующего диапазона RID: 0
SID доверенного домена: S-1-5-21-3328403581-165198287-4002972307
Тип диапазона: Active Directory domain range
---------------------------------
Количество возвращённых записей 2
---------------------------------

Задание 4. Проверка работоспособности доверительных отношений

Два основных типа запросов, которые может выполнять клиент - это поиск идентификационных данных (id) и аутентификация (login). Для пользователей ALD Pro (IPA) поиск идентификационных данных представляет собой обычный поиск по протоколу LDAP на ALD Pro (IPA)-сервере, а аутентификация выполняется с помощью внутреннего инструмента, подобного kinit, также подключающегося к ALD Pro (IPA)-серверу.

Доверенные пользователи AD (Trusted AD users) работают по-другому: поиск идентификационных данных (id) с клиентских компьютеров подключается к ALD Pro (IPA)-серверу с помощью расширенной операции LDAP. Плагин extdom сервера ALD Pro (IPA) запрашивает у экземпляра SSSD, запущенного на сервере, информацию о пользователе AD, экземпляр SSSD выполняет поиск на сервере Active Directory с использованием протокола LDAP и передает данные обратно клиенту ALD Pro (IPA). Для запросов аутентификации на основе пароля (login) клиенты ALD Pro (IPA) подключаются непосредственно к серверам AD с помощью Kerberos.

Имейте в виду, что, поскольку во время проверки подлинности должен быть задан правильный набор групп, запрос на проверку подлинности также должен выполнить поиск идентификатора, обычно операцию initgroups, перед проверкой подлинности.

  1. Первым делом выполним аутентификацию и проверим, все ли контроллеры домена ALD Pro перечислены в контроллерах отношений доверия.

Выполнить аутентификацию:

root@dc-1:~# kinit admin

Показать, какие контроллеры домена могут обрабатывать Trust c Active Directory:

root@dc-1:~# ipa trustconfig-show
Домен: ald.company.lan
Идентификатор безопасности: S-1-5-21-3134460814-120682416-4104473534
Имя NetBIOS: ALD
GUID домена: 7a522ccc-a0d7-4eac-a46a-46b12c93fa0e
Резервная основная группа: Default SMB Group
Агенты отношений доверия AD IPA: dc-1.ald.company.lan dc-XX.ald.company.lan
Контролёры отношений доверия AD IPA: dc-1.ald.company.lan dc-XX.ald.company.lan

Показать созданный траст:

root@dc-1:~# ipa trust-find win.company.lan

Показать направление отношения доверия:

root@dc-1:~# ipa trust-show win.company.lan

Если контроллер ALD Pro не указан в списке, то требуется проверить наличие ошибок в логах на проблемном контроллере:

root@dc-1:~# grep -insRH --color=auto "ipa-ad" /var/log
/var/log/ipaserver-install.log:162:2023-05-11T14:56:28Z DEBUG The ipa-adtrust-install
command failed, exception: ScriptError: Unrecognized error during check of admin rights: 'member_user'

В данном случае нужно вручную повторно запустить команду ipa-adtrust-install на проблемном контроллере.

  1. Далее проверим топологию репликации суффикса.

root@dc-1:~# ipa topologysuffix-verify --help
Usage: ipa [global-options] topologysuffix-verify NAME [options]
Options:

 -h, --help show this help message and exit

Проверка топологии репликации для суффикса, которые выполняются:

  1. проверка того, не отключена ли топология (иначе говоря, имеются ли пути репликации между всеми серверами).

  2. проверка того, не превышено ли рекомендованное количество соглашений о репликации между серверами.

root@dc-1:~# ipa topologysuffix-verify domain
=================================================================
Топология репликации суффикса "domain" соответствует требованиям.
=================================================================
  1. Проверим работоспособность траста с помощью команды id. Требуется выполнить на каждом ALD Pro контроллере домена. Очистка всего доступного кэша и перезапуск службы sssd:

root@dc-1:~# rm -f /var/lib/sss/db/* /var/lib/sss/mc/* && systemctl restart sssd

Получение информации о пользователе в домене win.company.lan:

root@dc-1:~# id 'win\administrator'

или так:

root@dc-1:~# id administrator@win.company.lan
uid=1131400500(administrator@win.company.lan)
gid=1131400500(administrator@win.company.lan)
группы=1131400500(administrator@win.company.lan),1131400520(group policy creator
owners@win.company.lan),1131400513(domain
users@win.company.lan),1131400519(enterprise
admins@win.company.lan),1131400518(schema
admins@win.company.lan),1131400512(domain admi
ns@win.company.lan)
  1. Проверка работоспособности траста с помощью Kerberos

Выполним запрос Kerberos-билета из домена MS AD, включив логирование протокола Kerberos:

https://web.mit.edu/kerberos/krb5-1.12/doc/user/user_commands/kinit.html

root@dc-1:~# KRB5_TRACE=/dev/stderr kinit administrator@win.company.lan
[30804] 1698829046.855690: Resolving unique ccache of type KEYRING
[30804] 1698829046.855691: Getting initial credentials for administrator@win.company.lan
[30804] 1698829046.855693: Sending unauthenticated request
[30804] 1698829046.855694: Sending request (195 bytes) to win.company.lan
[30804] 1698829046.855695: Initiating TCP connection to stream 10.0.1.101:88
[30804] 1698829046.855696: Sending TCP request to stream 10.0.1.101:88
[30804] 1698829046.855697: Received answer (198 bytes) from stream 10.0.1.101:88
[30804] 1698829046.855698: Terminating TCP connection to stream 10.0.1.101:88
[30804] 1698829046.855699: Response was from master KDC
[30804] 1698829046.855700: Received error from KDC: -1765328359/Additional pre-authentication required
[30804] 1698829046.855703: Preauthenticating using KDC method data
[30804] 1698829046.855704: Processing preauth types: PA-PK-AS-REQ (16), PA-PK-AS-REP_OLD (15), PA-ETYPE-INFO2 (19), PA-ENC-TIMESTAMP (2)
[30804] 1698829046.855705: Selected etype info: etype aes256-cts, salt "WIN-F8I3I8FPJ70Administrator", params ""
[30804] 1698829046.855706: PKINIT client has no configured identity; giving up
[30804] 1698829046.855707: PKINIT client has no configured identity; giving up
[30804] 1698829046.855708: Preauth module pkinit (16) (real) returned: 22/Недопустимый аргумент
Password for administrator@win.company.lan:

Далее выполним команду KLIST, чтобы посмотреть полученные билеты Kerberos в кэше:

root@dc-1:~# klist
Ticket cache: KEYRING:persistent:0:krb_ccache_6c40ahD
Default principal: Administrator@WIN.COMPANY.LAN

Valid starting       Expires              Service principal
24.10.2023 13:48:50  24.10.2023 23:48:50  krbtgt/WIN.COMPANY.LAN@WIN.COMPANY.LAN
    renew until 25.10.2023 13:48:44

Теперь попробуем получить служебный билет Kerberos для доступа к файловому серверу kvno:

root@dc-1:~# kvno -S CIFS windc-1.win.company.lan
CIFS/windc-1.win.company.lan@WIN.COMPANY.LAN: kvno = 3
root@dc-1:~# klist
Ticket cache: KEYRING:persistent:0:krb_ccache_6c40ahD
Default principal: Administrator@WIN.COMPANY.LAN

Valid starting       Expires              Service principal
24.10.2023 14:17:17  24.10.2023 23:48:50  CIFS/windc-1.win.company.lan@WIN.COMPANY.LAN
24.10.2023 13:48:50  24.10.2023 23:48:50  krbtgt/WIN.COMPANY.LAN@WIN.COMPANY.LAN
   renew until 25.10.2023 13:48:44
  1. Дополнительные проверки:

Выполняем аутентификацию пользователя из домена AD DS, получаем TGT-билет от контроллера AD DS

root@dc-1:~# kinit administrator@win.company.lan

Получаем для пользователя Cross-realm TGT-билет у контроллера AD DS для сквозной аутентификации на контроллерах ALD Pro:

root@dc-1:~# kvno krbtgt/ALD.COMPANY.LAN@WIN.COMPANY.LAN

Используя Cross-realm TGT-билет, получаем у контроллера ALD Pro сервисный билет для аутентификации на хосте из домена ALD Pro с fqdn именем dc-1.ald.company.lan:

root@dc-1:~# kvno host/dc-1.ald.company.lan@ALD.COMPANY.LAN

Получаем для пользователя Cross-realm TGT-билет у контроллера ALD Pro для сквозной аутентификации на контроллерах Active Directory:

root@dc-1:~# kvno krbtgt/WIN.COMPANY.LAN@ALD.COMPANY.LAN

Используя Cross-realm TGT-билет, получаем у контроллера Active Directory сервисный билет для аутентификации на хосте из домена Active Directory:

root@dc-1:~# kvno host/windc-1.win.company.lan@WIN.COMPANY.LAN

Конечный результат

root@dc-1:~# klist
Ticket cache: KEYRING:persistent:0:krb_ccache_B4jH9CO
Default principal: Administrator@WIN.COMPANY.LAN

Valid starting       Expires              Service principal
24.10.2023 14:41:04  25.10.2023 00:22:09  host/windc-1.win.company.lan@WIN.COMPANY.LAN
24.10.2023 14:39:55  25.10.2023 00:22:09  krbtgt/WIN.COMPANY.LAN@ALD.COMPANY.LAN
24.10.2023 14:28:13  25.10.2023 00:22:09  host/dc-1.ald.company.lan@ALD.COMPANY.LAN
24.10.2023 14:25:15  25.10.2023 00:22:09  krbtgt/ALD.COMPANY.LAN@WIN.COMPANY.LAN
24.10.2023 14:22:09  25.10.2023 00:22:09  krbtgt/WIN.COMPANY.LAN@WIN.COMPANY.LAN
   renew until 25.10.2023 14:22:04

Задание 5. Дополнительное задание

  1. Попробуйте выполнить вход на pc-1.ald.company.lan, под учетной записью Administrator@WIN.COMPANY.LAN.

Примечание

Если вы изменили HBAC-правило «allow_all», которое изначально разрешает всем подключаться к хостам ALD Pro (например, запретили вход всем, кроме группы admins), то необходимо добавить пользователя Administrator@WIN.COMPANY.LAN в external-группу, которую затем включить разрешающее правило. Если этого не сделать, то попытка зайти на хост ALD Pro вы будете получать ошибку «Доступ запрещен».

  1. Попробуйте выполнить вход на winpc-1.win.company.lan под учетной записью admin@ALD.COMPANY.LAN.

  2. Создайте общую папку на winpc-1.win.company.lan, дайте полный доступ пользователю admin из домена ALD.COMPANY.LAN. Зайдите на pc-1.ald.company.lan под учетной записью admin@ALD.COMPANY.LAN, подключите общую папку, созданную выше. Убедитесь в наличии доступа, создав файл и внеся в него изменения.

  3. На windc-1.win.company.lan запустите оснастку Active Directory Domains and Trusts и убедитесь, что доверительное отношение с ald.company.lan создалось.
